臥式投影儀(HB12)


產品特點

HB12數字測量投影儀是光、機、電一體化的精密高效測量?jī)x器。它廣泛用于機械、儀表、電子等行業;院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

    本產品光學系統質量?jī)?yōu)良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/200)μm;配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方法,提高了機身的穩定性及耐久性,投影儀成像清晰、放大倍率準確。


技術原理

投影儀是將被測工件置于工作臺上,在透射或反射照明下,在透射光照明下,輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/200)μm, L為被測長度(單位:mm);它由物鏡成放大實像 (反像),并經光鏡反射于投影屏的磨沙面上,成像出一個與工件完全一樣的影像。



產品優點

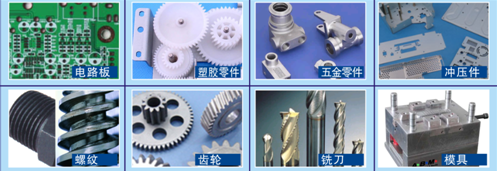

1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如:樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。

2、 使用范圍更為廣泛,它廣泛應用于機械、模具、儀表、電子等行業,是計量室和生產車間不可缺少的一種計量檢定設備。

3、 儀器測量精度:(3+L/200)μm

4、 X,Y坐標數顯分辨率:0.0005mm

5、 數據處理系統:DP300B 多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點、線、距離,角度檢測,RS-232數據輸出,可顯示出測量圖形。



產品參數

名  稱

數據

備   注

金屬臺面尺寸

408×126


X坐標行程

200


Y坐標行程

125(調焦)


Z坐標行程

100


儀器測量精密度(μm)

3+L/200


X、Y坐標數顯分辨率

0.0005 mm




產品組成

A、投影屏

1、投影屏尺寸(MM)Φ330,使用范圍大于Φ300,采用日本光刻技術,刻有米字線。

2、投影屏旋轉范圍:0-360o

3、旋轉角度數顯分辨率:1′或0.01o,采用日本旋轉編碼器。

B、物鏡

放大倍數

10X(必備)

20X(選)

50X(選)

100X(選)

物方線視場(MM

Φ30

Φ15

Φ6

Φ3

物方工作距(MM

77.7

44.3

38.4

25.3

測量最大高度

90

90

90

90

C、數距處理系統

DP300B多功能數顯表,采用日本材料,全中文顯示,可做多點采樣、坐標旋轉、點、線、圓、距離、角度測量。

D、儀器照明:

透射與反射照明采用德國歐司朗進口光源24V,150W鹵素?zé)簟?/span>

E、冷卻方式:

強制風冷(3軸流風扇)

F、儀器電源:

110V/220V(AC)50/60HZ,總功率400W

G、儀器尺寸:

長*寬*高(MM):1147*556*964

HX,Y工作臺:

采用球墨鑄鐵鑄造、精密加工而成,采用特殊定型穩定化處理,大大提高測量精度與穩定性。

I、傳動方式:

采用日本無牙光桿傳動。


產品運行環境

一、溫度與濕度:

溫度:20-25℃,最佳:22℃

相對濕度:50%-60%,最佳:55%

機房最大溫度變化率:10℃小時

二、電源:

    AC220V/AC110V
