電動后視鏡檢驗臺

附圖2：控制箱

一、設備名稱：電動后視鏡檢驗臺

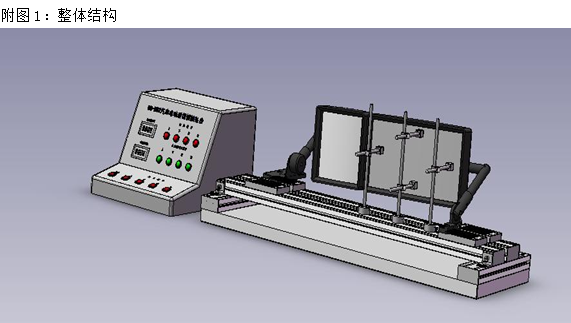

RM-MD2電動后視鏡檢驗臺能對多種不同規格大小的電動后視鏡模擬實際操作的幾項通電性能的檢驗，能實現電動調節角度到位檢測和除霜加熱電流的測量。裝卡平臺固定位置調節可固定不同大小規格的后視鏡，跳線接頭實現不同接線驅動的后視鏡。該檢驗臺由裝卡平臺、到位檢測傳感器組、控制箱、供電電源、加熱電阻顯示表、組合控制按鈕、檢測指示燈和控制箱支架等幾部分組成。整體如附圖1所示，右側為裝卡平臺，平臺上固定電動后視鏡，鏡片前端為到單檢測傳感器組；左側為立式機柜，包括控制箱、供電電源等都整合到控制箱內部，控制箱面板為組合按鈕、電流顯示和到位指示燈等組合。整體感覺簡潔、緊湊；左右部分通過數據線纜連接。

二、設備的主要技術參數

環境溫度：0~60℃

環境濕度：≤80％

電源輸入：AC220V（180~240） 50HZ

電源輸出：DC24V 5Amax

加熱電阻顯示表：八段數碼管式0~5A 2塊

到位指示燈：紅色Ø30指示燈 4個

電機指示燈：綠色Ø30指示燈 4個

控制按鈕：紅色方形大按鈕 5個

控制按鈕：紅色方形大按鈕 5個

到位檢測模塊：4套

檢測工裝：2套

快夾：2個/套工裝

三、結構特點

裝卡平臺實現牢固穩定的固定試驗后視鏡，固定位置可以靈活調節，可固定不同尺寸規格的試驗后視鏡。同時裝卡平臺上設置到位檢測傳感器組，分別放置于鏡片的四邊，用于檢測電動調節角度到位狀態，該傳感器組位置、高度等可靈活移動和固定，能適用不同規格的試驗后視鏡，4個傳感器為一測量組，分別位于鏡片的四邊中心位置，傳感器連接面板指示燈，顯示角度調節是否到位；接通主鏡與廣角鏡的加熱電路，顯示加熱除霜電阻數值。

左側為立式機柜，由鈑金焊接而成，表面噴涂銀色金屬漆處理。機柜為立式，兩個斜面分別為儀表顯示界面和操控界面，設計的布局如附圖2所示�？刂平M合按鈕可分別控制電動后視鏡的前后左右調節，調節的同時配合到位傳感器組，檢測調節是否符合規定角度，通過儀表顯示面板的指示燈顯示出該狀態。除霜加熱電流也通過控制箱面板的表頭顯示，該表頭選擇八段數碼管式。本設備通過控制面板集中按鈕控制實現自動控制、手動調整和自動檢測模式，指示燈顯示各運動部件位置狀態
