一.產品技術質量
1.總體技術要求
*掃描方式：激光手持式
*掃描技術：激光線網格掃描技術
幀掃描區域：300mm×275mm
景深：250mm
工作距離：300mm
*掃描速率：480000次/秒
掃描分辨率：0.050 （毫米）
*測量精度：最高0.03 mm
*體積精度：0.020 + 0.060（毫米/米）
體積精度（結合DigiMetric）：0.020 + 0.025（毫米/米）
測量范圍（物件尺寸）：0.1 ～8米，可擴展
傳輸方式：USB3.0
工作溫度：-10 - 40℃
工作濕度：10 - 90 %
2.三維光學掃描系統配置與功能要求
(1) 數據采集傳感器：高速、高精密工業級相機2臺
* (2) 內置微慣性傳感器，實時輸出設備位姿；
* (3) 測量光源：14束交叉激光線，激光級別ClassII(人眼安全)，波長大于600納米
(4) 計算機系統：支持windows 7，32位和64位操作系統，支持內存16G以上
(5) 拼接方式：系統整合“專業模式”全自動標志點拼接模塊
(6) 全局誤差控制方式：系統整合GREC Pro全局誤差控制模塊
* (7) 使用方便：整個過程全部手持完成，無需三腳架等支撐裝置
(8) 所測量的物體表面可不做任何形式（如貼標識和噴白）的預先處理
(9) 普通環境下可以測量鎏金等高光亮物體以及黑色物體
(10)防抖設計：采用先進的防抖動算法，防止掃描過程中人為的抖動對誤差的影響
3.三維光學掃描系統軟件功能要求
* 全中文軟件界面
* 自適應形面掃描模塊
(1)自動調節系統參數，自適應各種材質/顏色表面的不同掃描對象，無需手動調節；
(2)可變點距掃描，在同一次掃描中，可對點距進行靈活設置和改變，同時滿足高速掃描以及精細掃描的需求
* 自動拼接模塊
(1)智能標志點識別技術：系統自動跟蹤識別標志點；
(2)慣性—光學混合式傳感器定位技術，實時將數據自動配準到同一坐標系；
(3)GREC Pro全局誤差控制模塊，可對拼接后的誤差進行全局控制；
* 全局框架掃描模塊
(1)全局框架掃描技術，對框架點累積誤差進行全局控制；
(2)兼容DigiMetric系統，搭載全局?jǐn)z影測量技術可將掃描范圍擴展至幾十米；
點云處理模塊
(1) 掃描數據后，可進行點云噪聲處理及修剪
(2) 基于曲率的點云精簡功能
(3)自動生成三角面
數據輸入輸出

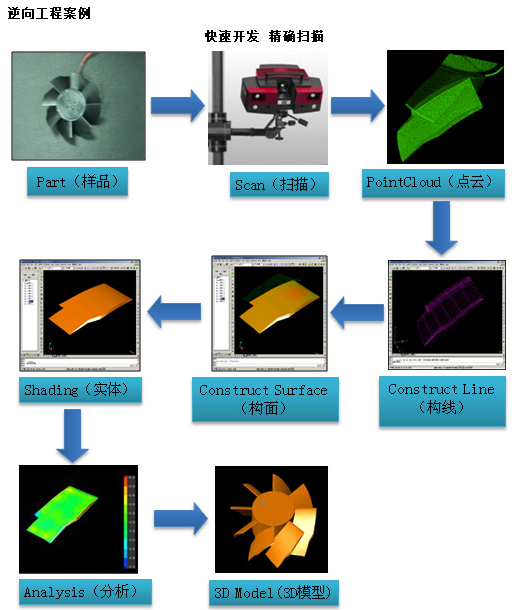

(1) 導出結果為ASC，STL，OBJ，OKO等格式數據輸出接口廣泛,測量結果可與CATIA、Geomagic Studio、Imageware等逆向工程軟件自由交換數據
二、三維數據處理系統備件清單
序號 | 名 稱 | 規格/型號 | 數量 | |
激光手持式三維掃描儀OKIO-FreeScan X7 | ||||
01 | 測量頭 | 精密工業級相機 | 130萬像素 | 2個 |
高性能工業鏡頭 | 12mm | 2個 | ||
激光發生器 | OKIO-FreeScan X7 | 1套 | ||
02 | 三維數據處理中文系統軟件 | 3DSCAN V2.0 | 1套 | |
03 | 標定系統 | OKIO-FreeScan | 1個 | |
04 | 數據線、控制線、電源線 | 1套 | ||
05 | 標志點 | 6mm | 10000個 | |
06 | 說明書、培訓資料及相關后處理資料 | 1套 | ||
07 | 反差增強劑 | 2罐 | ||
08 | 專用扳手工具 | 1套 | ||
三、其它
售后：每周一至周五（國家法定節假日除外），每天8小時。作息時間由于全國各地存在地域差異，請您以當?shù)胤⻊?wù)機構的具體情況為準，十堰服務商華飛公司電話0719-8878386，13872834399。
軟件升級
我公司承諾對貴單位所出售的天遠三維數據處理系統（3DSCAN）提供五年免費升級服務。
